Perangkat Lokasi Kesalahan Presisi SENTER Untuk Jalur Distribusi Overhead

Jika Anda membutuhkan perangkat lokasi kesalahan presisi pengirim untuk jalur distribusi overhead untuk membantu bisnis Anda, silakan bebas membeli dengan pabrik kami. Sebagai salah satu produsen terkemuka di China, kami akan menawarkan harga rendah dan layanan yang tak tertandingi.

Lokasi sesar gelombang berjalan terdistribusi secara efektif mengurangi kesalahan yang disebabkan oleh panjang garis yang tidak akurat, penyimpangan kecepatan gelombang, redaman/distorsi gelombang berjalan, dan gelombang interferensi yang dipantulkan/dibiaskan, sehingga secara signifikan meningkatkan akurasi lokasi.

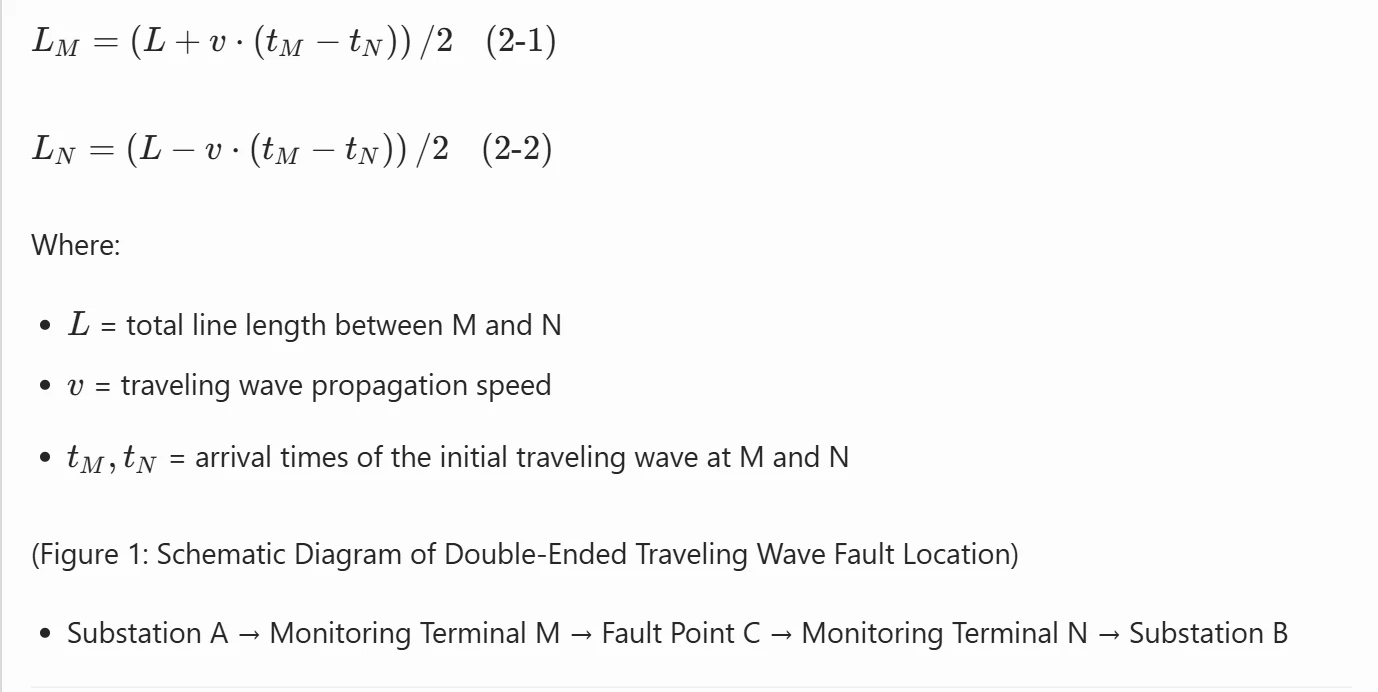

Terminal pemantauan dipasang di kedua sisi garis patahan untuk menangkap gelombang perjalanan awal yang tiba di dua titik, sehingga memungkinkan penentuan posisi ujung ganda. Seperti terlihat pada Gambar 1, titik M dan N merupakan titik pemantauan dengan terminal terpasang. Gangguan terjadi di titik C antara M dan N. Gelombang perjalanan awal yang dihasilkan di C merambat menuju kedua gardu induk dengan kecepatan v, tiba di M dan N masing-masing pada waktu \\(t_M\\) dan \\(t_N\\). Jarak dari titik sesar ke setiap titik pemantauan dihitung menggunakan Rumus 2-1 dan 2-2:

Perangkat lokasi kesalahan presisi untuk jalur distribusi overhead terdiri dari unit kontrol utama (modul CPU), unit akuisisi sinyal berkecepatan tinggi-, modul sinkronisasi waktu GPS/Beidou, modul komunikasi 4G, modul catu daya fotovoltaik, modul manajemen daya, dan komponen lainnya. Ia mengumpulkan sinyal gelombang perjalanan kesalahan, mencatat stempel waktu yang tepat, dan mengirimkan data ke backend sistem secara real time melalui modul 4G.

Instalasi

Pemasangan{0}}saluran langsung (tidak perlu pemadaman listrik)

Satu set perangkat per titik instalasi

Setiap set mencakup tiga perangkat lokasi yang dipasang pada fase A, B, dan C untuk mengumpulkan bentuk gelombang kesalahan dan mengirimkan data ke backend untuk analisis dan lokasi kesalahan yang tepat.

Backend sistem mendukung penyimpanan, pemrosesan, dan analisis data. Dilengkapi dengan modul komunikasi global 4G, perangkat mentransmisikan data secara nirkabel ke backend. Melalui analisis dan algoritme backend, ini memungkinkan pemantauan online terhadap jalur distribusi overhead dan lokasi kesalahan yang tepat. Dibangun pada arsitektur B/S, backend diterapkan pada server cloud, menyediakan ruang pengguna khusus. Pengguna dapat mengakses perangkat lunak pemantauan kapan saja, di mana saja melalui Internet atau aplikasi seluler untuk melihat status operasi jalur.

Pemantauan Saat Ini

Lihat perangkat lokasi kesalahan yang terpasang dan data pemantauan melalui fungsi pencarian dan kueri di antarmuka manajemen data.

Alarm Kesalahan

Sistem ini mendukung konfigurasi-peta GIS khusus pengguna berdasarkan-kondisi garis situs. Operator dapat mengakses antarmuka pemantauan melalui pusat kendali atau browser web untuk melihat status operasi jalur distribusi overhead secara real-time. Ketika terjadi kesalahan, sistem menyoroti garis kesalahan, menampilkan popup alarm dengan lokasi kesalahan, dan secara otomatis mengirimkan peringatan SMS ke personel pengoperasian dan pemeliharaan terkait.

Tampilan Bentuk Gelombang Peristiwa

Lihat bentuk gelombang gelombang berjalan sementara yang ditangkap oleh perangkat lokasi kesalahan dari daftar-peristiwa berujung ganda. Data bentuk gelombang mencerminkan status operasi saluran dan rincian lokasi kesalahan.

Catatan Alarm

Sistem secara otomatis menunjukkan titik kesalahan dan mengirimkan pemberitahuan melalui SMS atau APP push ke personel pengoperasian dan pemeliharaan, sehingga memfasilitasi pemantauan dan pemeliharaan harian. Data kesalahan historis dapat disaring melalui fungsi pencarian di daftar alarm.
