32/30db OTDR

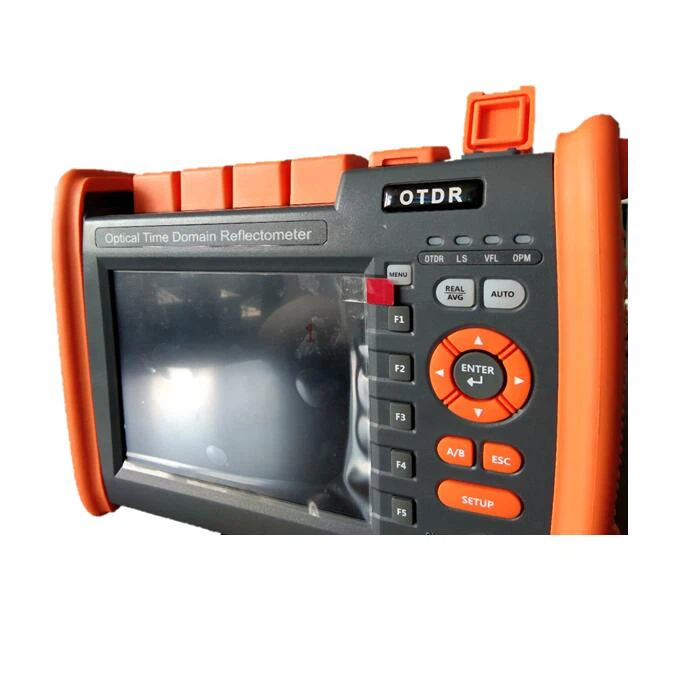

ST3200D OTDR
ST3200D adalah generasi baru alat ukur portabel dan cerdas untuk menguji sistem komunikasi serat optik. Mengadopsi layar sentuh berwarna 5,6 inci, tombol/sentuh operasi ganda; Integrasi internal dari delapan modul fungsional utama, integrasi multi-fungsi untuk membantu pelanggan secara efektif menyelesaikan uji lapangan dan pemeliharaan; 20 jam siaga lama, perlindungan dimensi uji yang efisien terus menerus.
Aplikasi: Ini terutama digunakan untuk mengukur panjang, kehilangan dan kualitas koneksi semua jenis serat optik dan kabel, dan dapat digunakan secara luas dalam konstruksi teknik, pemeliharaan dan pengujian jalur, perbaikan darurat, dan pengembangan dan produksi serat optik dan kabel.
Fitur Produk
Layar Sentuh, LCD, 5,6 inci
32/30DB
Zona mati kurang dari 0,8 meter
Dengan fungsi opsional: sumber Laser, Power meter, VFL \
Fungsi diagnostik unik untuk hasil tes
Tes Otomatis satu kunci
Mendukung Multi Bahasa
penyimpanan data secara otomatis
Fungsi peningkatan jarak jauh
Pemrosesan batch SOR
20 jam siaga
Uji jatuh 1,5 meter
Tahan air dan tahan percikan
Suhu operasi: -10 ~ 50
Model | ST3200D |
OTDR | |
Jenis serat: | G.652 |
Panjang gelombang | 1310nm±20nm/1550nm±20nm |
Rentang Dinamis | 32dB/30dB |
Zona Buta Acara | 1m |
Zona buta ATT | 6m |
Rentang Tes | 500m/1 km/2km/4km/8km/16km/ 32km/64km/12 8km/256km |
Lebar Pulsa | 5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns |
Akurasi jangkauan | ±( 0,75m{{2}} Interval sampel 0,005 % x Jarak uji) |
Akurasi kerugian | ±0,05dB/dB |
Poin Sampel | 16k〜256k |
Resolusi Sampel | 0.05m~16m |
Akurasi refleksi | ±3dB |
Format File | Format File Standar SOR |
Analisis Kerugian | Metode 4 poin /5 metode poin |
Tingkat Keamanan Laser | Kelas II |
Refresh Rate | 3Hz (Ketik.) |
Penyimpanan data | Penyimpanan internal： 100M (<3000 kurva)="" eksternal：="" 4g=""> |
Penyambung | FC/UPC (SC、ST yang Dapat Dipertukarkan) |
Antarmuka Data | USB、Mini-USB、Port Ethernet 10M/100M |
OPM | |
Rentang panjang gelombang | 800nm~1700nm |
Penyambung | Sambungan universal FC/SC/ST |
Lingkup Tes | -50dBm〜+26dBm |
Ketidakpastian | ±5% |
Kalibrasi Panjang Gelombang | 850nm/980nm/1300nm/1310nm/1490mn/1550nm/1625mn/1650nm |
LS | |
Panjang gelombang | Konsisten dengan panjang gelombang keluaran OTDR |
Daya Keluaran | -5dBm |
Stabilitas | CW, ±0.5dB/15min (Uji setelah 15 menit pemanasan awal boot-up) |
Penyambung | FC/UPC (SC、ST yang Dapat Dipertukarkan) |
VFL | |
Panjang gelombang | 650nm ± 20nm |
Daya keluaran | 2mW |
Mode | CW/lHz/2Hz |
Penyambung | FC/SC/ST |
Lainnya | |
Tampilan | LCD warna 5,6 inci + layar sentuh |
Sumber Daya listrik | Adaptor AC/DC： Input： 100V〜240V, 50/60Hz, Output 0,6A： 12V-19V, 1,5A Baterai Li： 7.4V, 5200mAh |
Jam kerja baterai | ≥10h |
Suhu Operasional | -10°C 〜+50°C |
Suhu Penyimpanan | -40°C 〜+70°C |
Kelembaban relatif | 0 95%, Tanpa Pengembunan |
Bobot | 1.2kg |
Ukuran | 208/mmx 110mmx56mm |
Layanan kami:
1. Pengiriman jangka pendek: 1-3 hari setelah mendapatkan pembayaran getting
2. Pembayaran: T / T atau pembayaran online Alibaba
3.Pabrik bukan perusahaan dagang
4 Layanan purna jual yang sempurna: garansi 12 bulan. dan membantu memperbaiki seluruh hidup
5. Solusi teknis profesional: Kami memiliki 108 insinyur teknis
6Kontrol kualitas yang ketat: 6 langkah untuk QC
7Harga yang sangat spesial untuk sampel
8. 25 tahun sejarah manufaktur
9. Produk sangat panas di Negara-negara Eropa, Amerika Selatan, Asia Tenggara.
