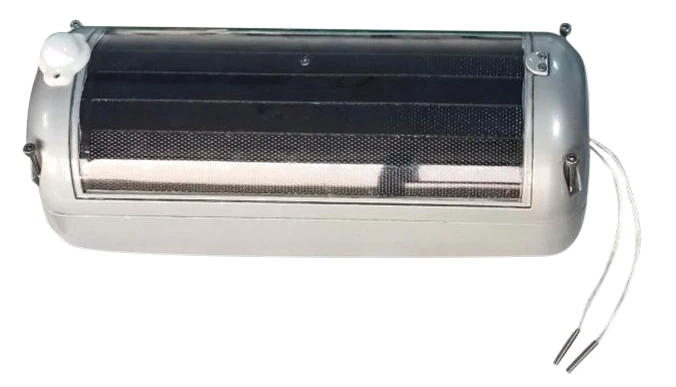

Perangkat Pemantau Kapasitas Saluran Transmisi Overhead-Waktu Nyata

Sensor Dynamic Line Rating (DLR) adalah unit pemantauan cerdas yang dipasang pada saluran listrik di atas kepala. Ia mengumpulkan data-suhu konduktor, arus, sag, dan iklim mikro secara real-time, dan menghitung ampacity real-time yang aman berdasarkan model keseimbangan termal IEEE 738. Tidak seperti rating saluran konservatif statis, DLR memanfaatkan margin termal yang tidak terpakai, meningkatkan kapasitas transmisi sebesar 10%–30% tanpa membangun kembali infrastruktur. Teknologi ini mengurangi pembatasan energi terbarukan, memicu alarm keselamatan yang terlalu panas/melemah, dan mendukung prakiraan ampacity hingga 72 jam untuk pengoptimalan pengiriman jaringan.

Kirim permintaan

perkenalan produk

Jika Anda membutuhkan{0}}perangkat pemantauan kapasitas saluran transmisi overhead secara real-time untuk membantu bisnis Anda, silakan membeli dari pabrik kami. Sebagai salah satu produsen terkemuka di China, kami akan menawarkan harga rendah dan layanan yang tak tertandingi.

Tingkatkan kapasitas transmisi tanpa renovasi infrastrukturBiasanya menaikkan ampacity garis sebesar 10% –30% dalam cuaca normal; -daerah berangin kencang memperoleh keuntungan lebih tinggi. Tidak ada pembangunan menara/jalur baru, tidak diperlukan pemadaman listrik untuk pemasangan, investasi yang jauh lebih rendah dibandingkan perluasan jaringan listrik. Hal ini juga secara signifikan mengurangi pembatasan tenaga angin dan surya, sehingga mewujudkan sinergi alami antara pembangkit listrik terbarukan dan kapasitas transmisi.

Pemantauan keamanan online menyeluruh & peringatan diniPelacakan-waktu nyata terhadap suhu konduktor dan penyimpangan kendur memicu alarm sebelum terjadi pelanggaran izin atau kesalahan panas berlebih, sehingga mengubah pengoperasian jaringan dari perbaikan darurat pasif menjadi pemeliharaan prediktif proaktif.

Desain mandiri-yang tahan lama dan tahan lamaMengadopsi pengumpulan energi induksi CT tanpa-baterai bawaan; Penutup tahan debu & kedap air IP66, proteksi petir Kelas III, dan suhu pengoperasian lebar -40 derajat ~+70 derajat beradaptasi dengan semua iklim luar ruangan yang keras.

Koordinasi yang lancar dengan peralatan inspeksi jalur cerdasCocok dengan terminal pemantauan visual saluran udara, membentuk solusi terintegrasi yang menggabungkan patroli bahaya keselamatan dan peningkatan efisiensi transmisi, melayani skenario pengoperasian dan pemeliharaan jaringan listrik terpadu.

Barang	Jangkauan & Akurasi
Sudut defleksi angin/sudut kemiringan	±60 derajat; Akurasi: 0,1 derajat, Kesalahan: ±0,3 derajat
Kemiringan memanjang/menyamping	−10 derajat ~ +10 derajat ; Akurasi: ±0,1 derajat
Suhu konduktor	−55 derajat ~ +150 derajat
Arus konduktor	0–600 A
Akurasi saat ini	5% atau ±5 A
Tegangan terukur	35 kV – 1000 kV
Diameter konduktor yang berlaku	Kurang dari atau sama dengan 40 mm
Kapasitas baterai	3 Ah
Catu daya	Pemanenan energi CT / pemanenan tenaga surya
Suhu pengoperasian	−40 derajat ~ +85 derajat
Tingkat komunikasi	Tautan naik: 50 Mbps; Tautan Bawah: 150 Mbps
Standar uplink	4G, EDGE, GSM/GPRS
Protokol daya	Protokol Antarmuka Transmisi I1
Pita frekuensi	2,4GHz – 2,5GHz
Jarak komunikasi	Lebih besar dari atau sama dengan 100 m
Protokol	IoT Micro-protokol Jaringan Nirkabel bertenaga untuk Peralatan Transmisi dan Distribusi Daya

product-1255-605

Modul	Fungsi
Mikrokontroler ARM	Chip kontrol utama
Sensor Sikap 9 Sumbu	Pengukuran defleksi angin / Pengukuran sag
485 Sensor Suhu & Kelembapan Terisolasi	Pengukuran suhu dan kelembaban
Sensor-saluran PT100 ganda	Pengukuran suhu
Sensor Intensitas Cahaya	Pengukuran intensitas cahaya
Modul Pemantauan Saat Ini	Pengukuran arus konduktor
Modul Pemanenan & Tenaga Energi CT	Pemanenan energi induktif
Modul Komunikasi	komunikasi 4G
Modul RF 2,4GHz	Komunikasi nirkabel
Modul Enkripsi Keamanan	Enkripsi
Modul GPS	Penentuan posisi GPS
Penutup (berperingkat IP65)	--
